MТH412-6 - электродвигатель крановый 30 кВт 965 об/мин IM 1003 (на лапах вал конус)
Крановый электродвигатель асинхронный с фазным ротором, являются низковольтной вращающейся электрической машиной краново-металлургического направления. Используются для комплектации различных типов грузоподъемных механизмов (кранов, лебедок и т.д.). Двигатели изготавливаются совместно с Российскими и зарубежными производителями. Рассчитаны для работы от сети переменного тока со стандартным напряжением 220/380В.
Изоляция обмоток статора соответствует классу нагревостойкости H и может выдерживать нагрев до 180ºС. Самым оптимальным режимом эксплуатации электромотора MТH412-6 является режим S3 повторно-кратковременный ПВ = 40%, допускается работа в кратковременном режиме S2 – 30, 60 минут.
Основные характеристики двигателя указаны на металлической табличке (шильдике) прикрепленной сбоку или сверху около клемной коробки. Пример такой таблички с данными приведен ниже.
Расшифровка маркировки электродвигателя
- MТH - асинхронный крановый электродвигатель, с фазным ротором;
- 4 - габарит наружного диаметра листов статора;
- 12 - условное обозначение длины сердечника статора;
- 6 - число полюсов отвечает за кол-во оборотов ротора до 1000 об/мин;
- У1 - умеренный климат, категория 1 уличное размещение, под открытым небом;
- IM 1003 (на лапах вал конус) - обозначение монтажного крепления;
КРАНОВЫЙ ДВИГАТЕЛЬ АСИНХРОННЫЙ
Крановый Двигатель MТH412-6 изготавливается в климатических исполнениях: умеренном – У1, У2, У3; тропическом – Т2 по ГОСТ 15150, а также для холодного климата УХЛ. Степень защиты двигателей по ГОСТ 17494.

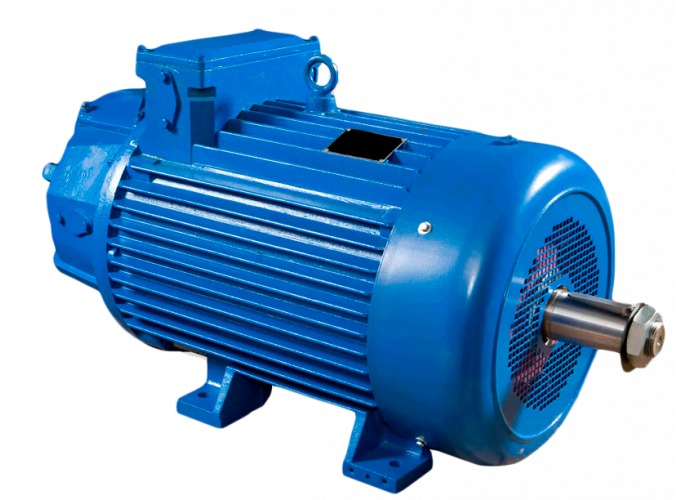

Монтажное исполнение кранового двигателя MТH412-6 IM 1003 (на лапах вал конус)
Подшипники электродвигателя MТH412-6 ЭЛМАШ
Приводной (со стороны вала)
6315-RZ/C3
Задний (сторона защитного кожуха вентилятора)
6315/Z1/C3
Производитель обеспечивает подшипники смазкой до конца срока эксплуатации. Материал станины и подшипниковых щитов .
Учитывая большой ассортимент других производителей, крановый двигатель MТH412-6 торговой марки «ЭЛМАШ» от Российского производителя АО «Воронежский электромеханический завод» заметно выделяется среди конкурентов: отличное качество, класс энергоэффективности IE1 проверенная годами надежность, разумная цена, соответствие стандартам , ISO. После ряда испытаний они утверждены отделом Технического контроля и поставляются клиентам. Надежность электродвигателей подтверждается гарантийным сроком эксплуатации 3 года. Отлично подходят для замены двигателей других серий, одинаковых по мощности и габаритно-присоединительным размерам.
Поставляются с основным и запасным комплектом металографитовых щеток. Щетки имеют по два выводных конца и снабжены открытым наконечником согласно ГОСТ 12232-89 и 21888-82. Размер щеток 32x12.5x50
Вы можете купить крановый электродвигатель MТH412-6 - IM 1003 (на лапах вал конус) в интернет-магазине Electrodvigatel.ORG по доступной цене, а так-же изучить фотографии, уточнить характеристики, размеры и другие параметры крановых электродвигателей MТH.
- Сертификат эксклюзивного дилера АО «Воронежский электромеханический завод» по 2022 год (PDF, 5.24 МБ.)
- Декларация о соответствии АО «Воронежский электромеханический завод» по 2023 год (PDF, 272 КБ.)
- Сертификат соответствия взрывозащищенные двигатели ВА АО «Воронежский электромеханический завод» по 2024 год (PDF, 1.79 МБ.)
- Сертификат соответствия АО «Воронежский электромеханический завод» по 2022 год (JPG, 616 КБ.)
- Технический каталог крановых электродвигателей АО «Воронежский электромеханический завод» (PDF, 1.84 МБ.)
Основные параметры | |
---|---|
Мощность, кВт | 30 |
Тип электродвигателей | асинхронные трехфазные крановые |
Частота вращения вала (фактическая) | 965 |
Напряжение, В | 220/380 |
Ток, Iн, А | 80 |
КПД, % | 88 |
Коэффициент мощности, Соs ф | 0.85 |
Кратность максимального момента Mmax/Мн | 2.8 |
Тип ротора | Фазный |
Частота вращения вала | 1000 об/мин |
Ток статора, Iн, А | 61 |
Момент инерции, Кг*м2 | 0.63 |
Напряжение ротора, В | 248 |
Исполнение и возможные модификации | |
Климатическое исполнение | У1, УХЛ |
Габаритные размеры | |
Размер щеток, мм | 32x12.5x50 |
Диаметр вала, мм | 65 |
Диаметр фланца, мм | 400 |
Размеры (ВхДхГ), мм | 560x1050x420 |
Подшипники | |
Приводной (со стороны вала) | 6315-RZ/C3 |
Задний (сторона защитного кожуха вентилятора) | 6315/Z1/C3 |
