АИС2Е100L2 - IM2081(B35) лапы+фланец электродвигатель однофазный 3 кВт 2830 об/мин
Однофазный асинхронный электродвигатель общего назначения произведен по стандарту DIN EN 50347, имеет 2 (два) встроенных конденсатора: пусковой и рабочий. Предназначен для агрегатов требующих большой пусковой момент: деревообрабатывающих станках, компрессорах и бетоносмесителях. имеет один встроенный рабочий конденсатор, широко применяется для привода разнообразных промышленных машин и механизмов, деревообрабатывающих станках, компрессорных установок и бетоносмесителях. Рассчитан для работы от бытовой сети переменного тока со стандартным напряжением 220В.
Изоляция обмоток статора соответствует классу нагревостойкости F и может выдерживать нагрев до 150ºС. Самым оптимальным режимом эксплуатации электромотора АИС2Е100L2 является режим S1, который подразумевает продолжительную работу со стабильной нагрузкой.
Основные характеристики двигателя указаны на металлической табличке (шильдике) прикрепленной сбоку или сверху около клемной коробки. Пример такой таблички с данными приведен ниже.
Расшифровка маркировки электродвигателя
- АИС2Е - однофазный асинхронный электродвигатель с двумя конденсаторами, унифицированной серии "Интерэлектро" по нормам CENELEK (IEC 60034);
- 100 - габарит двигателя (расстояние от оси вращения до плоскости крепления: 100 мм);
- L - условная длина сердечника статора (установочный размер по длине станины);
- 2 - число полюсов отвечает за кол-во оборотов ротора до 3000 об/мин;
- У2 - умеренный климат, категория размещения 2 под навесом, без прямого попадания воды;
- IM2081(B35) лапы+фланец - обозначение монтажного крепления;
ISO9001:2000
Двигатели АИС2Е100L2 изготавливаются в климатических исполнениях: умеренном – У1, У2, У3; тропическом – Т2 по ГОСТ 15150, а также для холодного климата УХЛ. Степень защиты двигателей IP54, IP55 по ГОСТ 17494. Способ охлаждения двигателей 1C 01 41 по ГОСТ 20459.

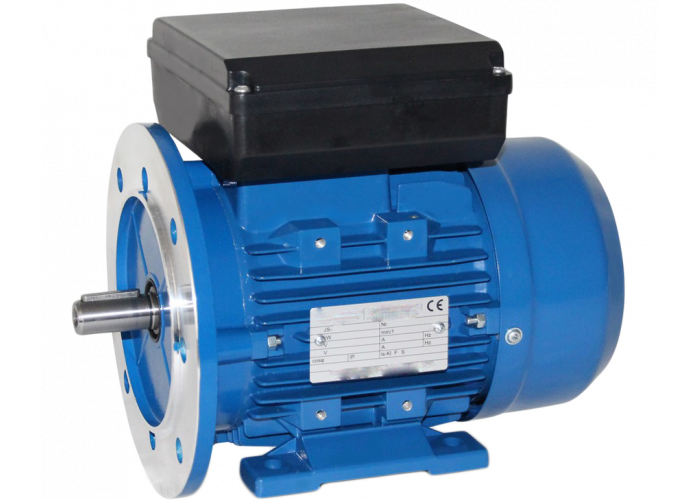

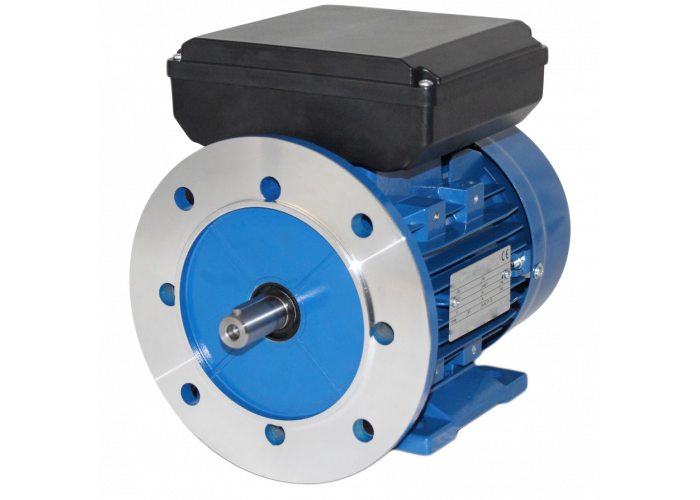

Монтажное исполнение однофазного двигателя АИС2Е100L2 IM2081(B35) лапы+фланец
Производитель обеспечивает подшипники смазкой до конца срока эксплуатации. Материал станины и подшипниковых щитов Алюминий, чугун.
Учитывая большой ассортимент других производителей, однофазный двигатель АИС2Е100L2 торговой марки «ЭЛМАШ» от Российского производителя АО «Воронежский электромеханический завод» заметно выделяется среди конкурентов: отличное качество, класс энергоэффективности IE1, IE2 проверенная годами надежность, разумная цена, соответствие стандартам DIN CENELEK (IEC 60034), ISO. После ряда испытаний они утверждены отделом Технического контроля и поставляются клиентам. Надежность электродвигателей подтверждается гарантийным сроком эксплуатации 3 года. Отлично подходят для замены двигателей других серий, одинаковых по мощности и габаритно-присоединительным размерам.
Вы можете купить однофазный электродвигатель АИС2Е100L2 - IM2081(B35) лапы+фланец в интернет-магазине Electrodvigatel.ORG по доступной цене, а так-же изучить фотографии, уточнить характеристики, размер и другие параметры однофазного электродвигателя АИС2Е .
| Основные параметры | |
|---|---|
| Модель | АИС2Е100L2 |
| Мощность, кВт | 3 |
| Тип электродвигателей | Асинхронный, переменного тока |
| Монтажное крепление | IM2081(B35) лапы+фланец |
| Стандарт по габаритам и мощности | DIN EN 50347 |
| Частота вращения вала (фактическая) | 2830 |
| Напряжение, В | 220 |
| Ток, Iн, А | 17,83 |
| Количество фаз | 1 фазный |
| КПД, % | 77 |
| Кратность пускового момента Мп/Мн | 2,5 |
| Коэффициент мощности, Соs ф | 0,95 |
| Кратность максимального момента Mmax/Мн | 1,7 |
| Крутящий момент, Hm | 10,12 |
| Тип ротора | Короткозамкнутый |
| Конденс. раб, мкФ/В | 60/450 |
| Конденс. пуск, мкФ/В | 400/300 |
| Исполнение и возможные модификации | |
| Климатическое исполнение | У2, У3 |
| Степень защиты от влаги и пыли | IP54, IP55 |
| Материал станины | Алюминий, чугун |
| Монтажное крепление | IM 1001(1081), IM 3001(3081), IM 2001(2081), IM B5, IM 3681, IM 2181, IM B14 |
| Габаритные размеры | |
| Диаметр вала, мм | 28 |
| Диаметр фланца, мм | 250 |
| Размеры (ВхДхГ), мм | 260x416x215 |
| Вес, кг | 25 |
Габаритно-присоединительные размеры* электродвигателя АИС2Е100L2 монтажное крепление IM2081(B35) лапы+фланец
*Некоторые размеры (не регламентированные стандартом DIN EN 50347) могут отличаться, уточняйте у наших консультантов.
Монтажное исполнение
